自動化監測控制系統的plc和dcs的區別點及各自的優勢比較

隨著全球范圍內對于未來工業生產智能化和自動化水平的人追求，智能自動控制系統目前已被廣泛應用于人類社會的各個領域。

在工業方面，對于冶金、化工、機械制造等生產過程中遇到的各種物理量，包括溫度、流量、壓力、厚度、張力、速度、位置、頻率、相位等，都有相應的控制系統。在此基礎上通過采用數字計算機還建立起了控制性能更好和自動化程度更高的數字控制系統，以及具有控制與管理雙重功能的過程控制系統。在農業方面的應用包括水位自動控制系統、各類農業大棚的溫度、濕度、光照量的控制要求，農業機械的自動操作系統等。

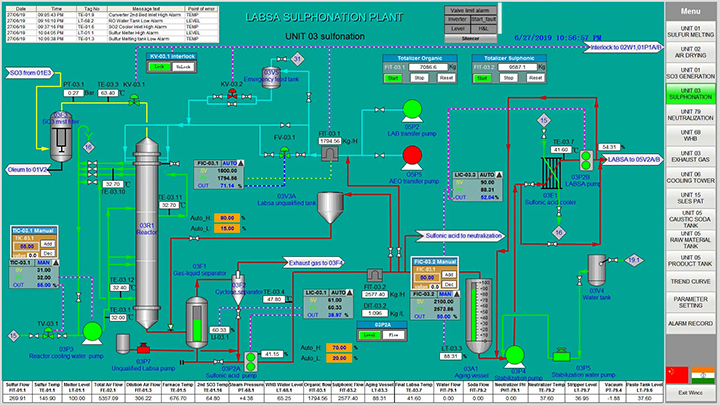

我們首先可以明確的是：DCS是歷史悠久的典型控制系統形態?？刂葡到y(tǒng)分上下位機，上位機組態偏重GUI（圖形用戶界面），下位機組態偏重算法。

有朋友可能會問什么是組態？

其實組態就是搭建系統軟件和硬件環境，再簡單地說，組態就是用已有的簡單功能組合出更復雜的功能。

那上下位機又是什么呢？

舉個例子：設想自己開發一個控制系統。首先要做的是告訴計算機自己想干什么，然后由計算機通知控制器，最后控制器再告訴執行器具體該怎么做。這里面我其實只跟計算機發生對話，這里的計算機就是上位機，接受計算機指令的控制器就是下位機。

PLC和DCS在工業自動化控制中占有舉足輕重的地位，而工業自動化控制是國家工業發展戰略的核心。PLC以及DCS在工業控制的各個環節中不斷的升級、完善，已經成為現代工業生產制造中不可或缺的工具。

1、DCS和PLC的定義

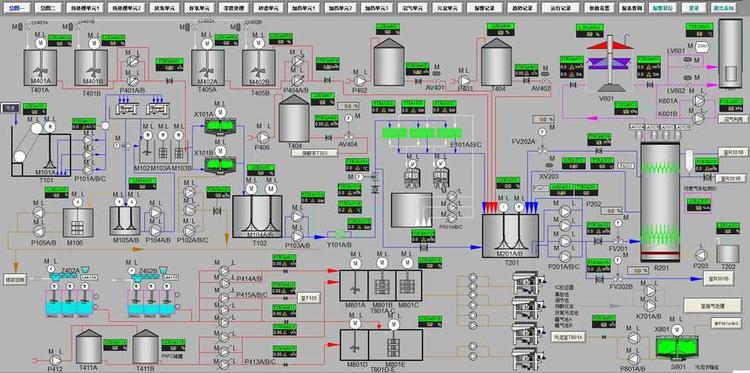

DCS控制系統，在國內自控行業又稱之為集散控制系統。即所謂的分布式控制系統，是相對于集中控制系統而言的一種新型計算機控制系統，它是在集中控制系統的基礎上發展、演變而來的。

DCS作為一個集過程控制和過程監控為一體的計算機綜合系統，在通信網絡的不斷帶動下，DCS系統已經成為了一個綜合計算機，通信、顯示和控制等4C技術的完整體系。其主要特點是分散控制、集中操作、分級管理、配置靈活以及組態方便。

現如今的DCS系統可以廣泛地用于工業裝置的生產控制和經營管理，在化工、電力、冶金等流程自動化領域的應用已經十分普及。

PLC，即邏輯可編程控制器，是一種數字運算操作的電子系統，專為在工業環境應用而設計的。它采用一類可編程的存儲器，用于其內部存儲程序，執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程，是工業控制的核心部分。

2、DCS和PLC控制器的差別

DCS和PLC控制器的主要差別是在開關量和模擬量的運算上，即使后來兩者相互有些滲透，但是仍然有區別。80年代以后，PLC除邏輯運算外，也增加了一些控制回路算法，但要完成一些復雜運算還是比較困難，PLC用梯形圖編程，模擬量的運算在編程時不太直觀，編程比較麻煩。但在解算邏輯方面，表現出快速的優點。而DCS使用功能塊封裝模擬運算和邏輯運算，無論是邏輯運算還是復雜模擬運算的表達形式都非常清晰，但相對PLC來說邏輯運算的表達效率較低。

3、DCS和PLC在火電廠的應用

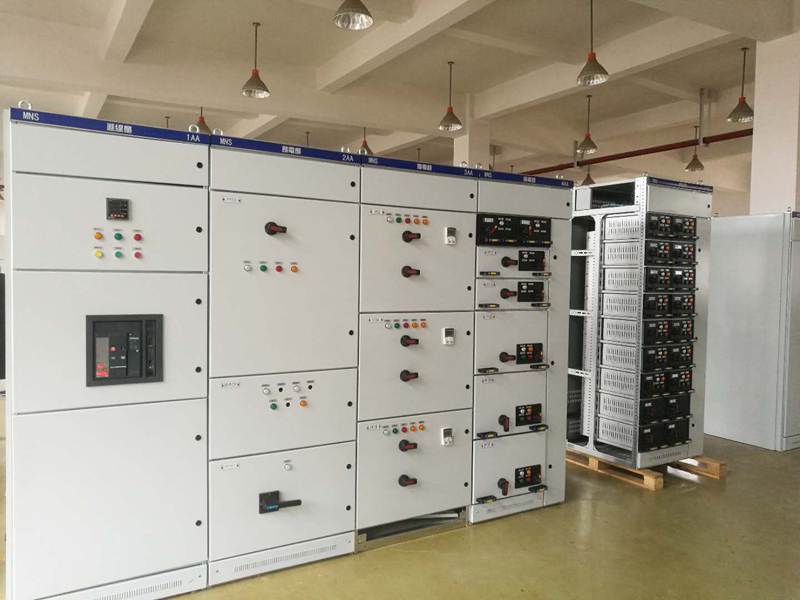

在火電廠熱工自動化領域，DCS和PLC是兩個完全不同而又有著千絲萬縷聯系的概念。DCS和PLC都是計算機技術與工業控制技術相結合的產物，火電廠主機控制系統用的是DCS，而PLC主要應用在電廠輔助車間。DCS和PLC都有操作員站提供人機交互的手段、都依靠基于計算機技術的控制器完成控制運算、都通過I/O卡件完成與一次元件和執行裝置的數據交換、都具備稱之為網絡的通信系統。

隨著國內電廠裝機容量的不斷擴大及電力系統改革的推進，對輔助車間控制的要求也不斷提高，在這個大環境，DCS系統進入輔助車間控制已成為趨勢。NT6000DCS因其綜合的技術經濟優勢，已經并將繼續在輔助車間控制方面發揮越來越大的作用。

在輔助車間應用廣泛的PLC也并不會就此退出熱工自動化的歷史舞臺，前所未有的競爭壓力，將會促使PLC廠商在技術上向DCS標準靠攏，在價格上作出更大的努力。DCS和PLC市場競爭的結果，將會使用戶獲得更大的利益。

4、DCS和PLC的控制處理能力

一個PLC的控制器，往往能夠處理幾千個I/O點（最多可達8000多個I/O）。而DCS的控制器，一般只能處理幾百個I/O點（不超過500個I/O）。

從集散體系的要求來說，不允許有控制集中的情況出現，太多點數的控制器在實際應用中是毫無用處的，DCS開發人員根本就沒有開發帶很多I/O點數控制器的需要驅動，他們的主要精力在于提供體系的可靠性和靈活性。

而PLC不一樣，作為一個獨立的柔性控制裝置，帶點能力越強當然也就代表其技術水平越高了，至于整個控制體系的應用水平呢，這主要是工程商和用戶的事情，而不是PLC制造商的核心目標?？刂铺幚砟芰Φ牧硪粋€指標，運算速度，在人們印象當中PLC也比DCS要快很多。

新型的DCS控制器學習了大型PLC的設計，在控制周期方面的表現獲得了大幅度的提高。以NT6000DCS的T2550控制器為例?？刂破骺梢栽O置四個不同優先級的任務，最小運算周期可以設為10ms，配合高速I/O卡件，控制周期能夠達到15~20ms。而模擬量運算設置在其它周期較長的任務中。

5、PLC和DCS的系統可擴展性和兼容性

市場上控制類產品繁多，無論DCS還是PLC，均有很多廠商在生產和銷售。對于PLC系統來說，一般沒有或很少有擴展的需求，因為PLC系統一般針對于設備來使用。一般來講，PLC也很少有兼容性的要求，比如兩個或以上的系統要求資源共享，對PLC來講也是很困難的事。而且PLC一般都采用專用的網絡結構，比如西門子的MPI總線性網絡，甚至增加一臺操作員站都不容易或成本很高。

DCS在發展的過程中也是各廠家自成體系，但大部分的DCS系統，比如橫河YOKOGAWA、霍尼維爾、ABB等等，雖說系統內部（過程級）的通訊協議不盡相同，但操作級的網絡平臺不約而同的選擇了以太網絡，采用標準或變形的TCP/IP協議。diangon.com這樣就提供了很方便的可擴展能力。在這種網絡中，控制器、計算機均作為一個節點存在，只要網絡到達的地方，就可以隨意增減節點數量和布置節點位置。另外，基于windows系統的OPC、DDE等開放協議，各系統也可很方便的通訊，以實現資源共享。

6、PLC和DCS的數據庫

DCS一般都提供統一的數據庫。換句話說，在DCS系統中一旦一個數據存在于數據庫中，就可在任何情況下引用，比如在組態軟件中，在監控軟件中，在趨勢圖中，在報表中……而PLC系統的數據庫通常都不是統一的，組態軟件和監控軟件甚至歸檔軟件都有自己的數據庫。為什么常說西門子的S7 400要到了414以上才稱為DCS？因為西門子的PCS7系統才使用統一的數據庫，而PCS7要求控制器起碼到S7 414-3以上的型號。

7、PLC和DCS的時間調度

PLC的程序一般不能按事先設定的循環周期運行。PLC程序是從頭到尾執行一次后又從頭開始執行。（現在一些新型PLC有所改進，不過對任務周期的數量還是有限制）而DCS可以設定任務周期。比如，快速任務等。同樣是傳感器的采樣，壓力傳感器的變化時間很短，我們可以用200ms的任務周期采樣，而溫度傳感器的滯后時間很大，我們可以用2s的任務周期采樣。這樣，DCS可以合理的調度控制器的資源。

8、PLC和DCS的網絡結構

一般來講，DCS慣常使用兩層網絡結構，一層為過程級網絡，大部分DCS使用自己的總線協議，比如橫河的Modbus、西門子和ABB的Profibus、ABB的 CAN bus等，這些協議均建立在標準串口傳輸協議RS232或RS485協議的基礎上。現場IO模塊，特別是模擬量的采樣數據（機器代碼，213/掃描周期）十分龐大，同時現場干擾因素較多，因此應該采用數據吞吐量大、抗干擾能力強的網絡標準?；赗S485串口異步通訊方式的總線結構，符合現場通訊的要求。

IO的采樣數據經CPU轉換后變?yōu)檎螖祿驅嵭螖祿诓僮骷壘W絡（第二層網絡）上傳輸。因此操作級網絡可以采用數據吞吐量適中、傳輸速度快、連接方便的網絡標準，同時因操作級網絡一般布置在控制室內，對抗干擾的要求相對較低。因此采用標準以太網是最佳選擇。TCP/IP協議是一種標準以太網協議，一般我們采用100Mbit/s的通訊速度。

PLC系統的工作任務相對簡單，因此需要傳輸的數據量一般不會太大，所以常見的PLC系統為一層網絡結構。過程級網絡和操作級網絡要么合并在一起，要不過程級網絡簡化成模件之間的內部連接。PLC不會或很少使用以太網。

9、PLC和DCS的應用對象規模

PLC一般應用在小型自控場所，比如設備的控制或少量的模擬量的控制及聯鎖，而大型的應用一般都是DCS。當然，這個概念不太準確，但很直觀，習慣上我們把大于600點的系統稱為DCS，小于這個規模叫做PLC。我們的熱泵及QCS、橫向產品配套的控制系統一般就是稱為PLC。

10、DCS和PLC的市場情況和發展方向

在熱工自動化領域，主廠房控制系統基本上毫無例外地使用DCS。而在輔助車間才使用PLC。其主要原因是早期的DCS系統非常昂貴，人們認為輔助車間的運行可以間斷，可靠性要求不是很高，且模擬量控制要求較少，從降低成本的角度出發，往往選擇PLC來構建控制系統。而鍋爐、汽機和發電機的控制系統，要求長期穩定可靠地運行，信號中含有相當比例的模擬量，從系統的性能出發，人們不得不選擇了昂貴的DCS。

另外，分析一下主廠房DCS和輔助車間控制系統的市場競爭情況，我們會發現一個有趣的現象。主廠房DCS的競爭往往在不同品牌的供應商或代理商之間展開，競爭激烈，DCS的價格不斷下調。而輔助車間控制系統的競爭往往在同一品牌PLC的各個工程商之間進行，門檻較低，競爭更加激烈，但是PLC的價格下調幅度卻并不如DCS明顯。主要原因是DCS的生產商直接參與競爭，在巨大的市場壓力下，不斷下調設備制造費用和工程實施費用。而PLC的生產商不直接參與競爭，各個工程商只能下調自身有限的工程費用，空間有限。從現在情況看來，DCS與高檔PLC的價格差距已不明顯，輔助車間仍然較多地采用PLC，是市場的慣性使然。

PLC和DCS產品市場可謂風起云涌、競爭激烈?？v觀PLC市場群星璀璨：世界上有200多家公司生產400多個品種系列的PLC，應用于電力、石油石化、冶金、材料、包裝、造紙、汽車和市政各個行業。從行業角度來看，國外廠商占山為王，有著屬于各自的勢力范圍。

DCS市場與PLC相差無幾，基本由國外業內強者所把持，可喜的是一批本土廠商如Hollysys、Supcon、Xinhua等企業逐漸發展壯大。由于DCS技術含量高，很多對產品的需求都建立在項目的基礎上，這樣對DCS的需求也將是一個周期性較長的過程，因此DCS市場格局短時間內難有較大改變。當然，由于行業發展速度的不規律性，側重行業不同的公司可能會因此而發生一些變化。

在今后的控制系統的發展中，我們將會看到DCS和PLC技術逐漸融合的局面，這對它們各自的發展以及各行各業的發展都有種促進的作用。
