plc控制系統模擬量原理

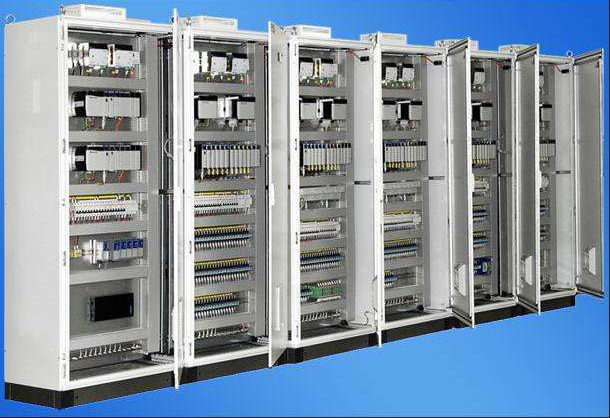

模擬量廣泛應用于 plc 控制系統，尤其是在過程控制系統中。電氣控制柜按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，其布置應滿足電力系統正常運行的要求，便于檢修，不危及人身及周圍設備的安全。智能制造系統它在制造過程中能以一種高度柔性與集成不高的方式，借助計算機模擬人類專家的智能活動進行分析、推理、判斷、構思和決策等，從而取代或者延伸制造環境中人的部分腦力勞動。同時，收集、存貯、完善、共享、集成和發展人類專家的智能。自動化廣泛用于工業、農業、軍事、科學研究、交通運輸、商業、醫療、服務和家庭等方面。 模擬量是一個連續可變量，因此，它也用于各種連續可變量，如溫度、壓力、濕度、流量、速度、電流、電壓、扭矩等。

一 溫度表

溫度計，其測量所述連續的溫度，對應于所述溫度計的規模。例如，從40度上升至50度，它不直接跳轉，而是連續上去，即，41，42，例如連續的變化。因此，PLC是如何識別和控制這些變化，它是如何轉換模擬信號呢？

PLC控制管理系統中使用的模擬量有兩種，一種是模擬工作電壓，一種是模擬計算電流，模擬輸入電壓比較常見，用的也多。

首先，我們需要測量我們所需要的傳感器的參數，這個參數轉換由發射機到0?10V或4?20mA，許多傳感器現已內置發射機，模擬輸出直接，建議選擇在項目這種類型的傳感器

二 某壓力以及傳感器技術手冊

紅色圓圈部分為其量程為0~250kg，再為黃色熒光筆部分。 該傳感器是一種模擬電流輸出，即傳感器線性地將0~250公斤的壓力轉換為4~20米A的電流。 當我們檢測到12mA的電流時，壓力是125公斤，以此類推。

當我們讀取模擬信號時，我們不得不把它交給 plc 來處理，因為 plc 的本質是計算機，而計算機只能識別數字量，所以轉換，即模擬到數字的轉換，模擬電子技術稱為 a / d 轉換，作為 plc 的用戶，a / d 轉換是一個線性變化，即0 ~ 10v 或4 ~ 20ma 轉換成一個數字的 plc，然后在處理數字的轉換。 從0 ~ 10v 或4 ~ 20ma 轉化為0 ~ n，這個值 n 在不同的 plc 中是不同的。 例如，在西門子的公路上，它是固定在27648。 一些 plc 是4000，和4096，和32767，這將是指 plc 編程手冊。 大多數 plc 都可以修改，建議修改為整數，便于計算。

三 施耐德PLC控制系統模擬量設置

是施耐德CODESYS平臺的PLC，紅色一個圓圈是默認的設置為-32768到32768，很顯然，這樣的數字是不便于我們可以計算的，因此改成了4000到20000。順便說一句，歐美系PLC對模擬量的處理是很簡單的，只需進行簡單的設置，而日系PLC特別是對于三菱，對模擬量的處理是很隆重的，它是企業通過控制梯形圖寫程序的方式來設置。而左上角的藍色圓圈內的%IW0，就是數據讀取的模擬量的數值，如果沒有壓力是125公斤，那么學生此時，%IW0的值應為12000。
