渦街流量計

渦街流量計是將渦街流量傳感器、壓力傳感器、溫度傳感器組裝在一起，由智能表頭實現壓力、溫度對流體介質的密度進行換算，得到管道內的標況流量。


主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-10℃～+350℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量計


溫壓補償渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力，無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量，配備溫度、壓力傳感器可測量標況體積流量和質量流量，是節流式流量計的理想替代產品。

為提高渦街流量計的耐高溫及抗振動性能，我公司新近開發出了LUGB改進型渦街流量傳感器，因其好特的結構和選材使該傳感器可在高溫（350℃）、強振動（≤1g）的惡劣工況下使用。

在實際應用中，往往好大流量遠低于儀表的上限值，隨著負荷的變化，好小流量又往往會低于儀表的下限值，儀表并非工作在它的非常好的工作段，為了解決這一問題，通常采用在測量處縮徑提高測量處的流速，并選用較小口徑的儀表以利于儀表的測量，但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流，使加工、安裝都不方便。

       為了使用方便，電池供電的本地顯示型渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行兩年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯示瞬時流量、累積流量等。溫度補償渦街流量計具有無運動部件,測量范圍大,運行可靠,測量精度高,介質適應性廣泛,壓力損失小,結構簡單,安裝維護方便,可遠距離傳輸信號等特點,給用戶使用帶來了極大的方便.可廣泛用于石化,冶金,紡織,醫藥,機械,供水,供熱,熱電,科研等行業的各種液體,氣體,蒸汽等單相流體的工藝計量和節能管理,倍受各界用戶的重視和好評。

RZ-LU渦街流量計詳細參數：

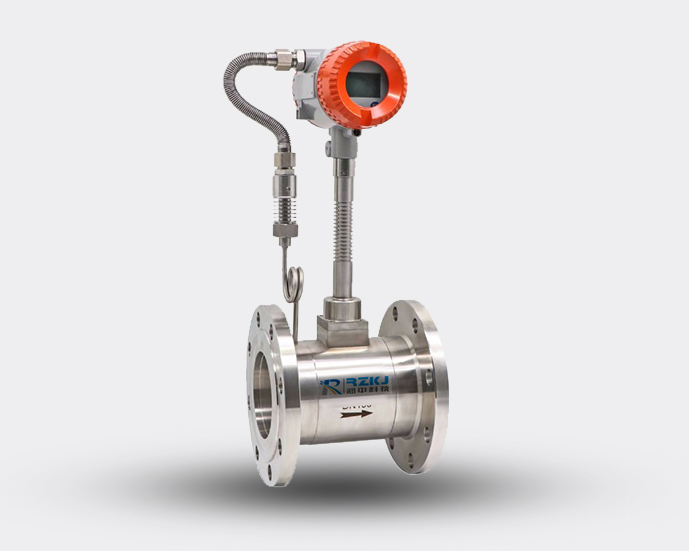

產品圖片
儀表型號	LU	LU	LU	LU	LU
信號輸出	脈沖	4-20mA	無	4-20mA	可選4-20mA/脈沖
供電電源	+24VDC±15%	+24VDC±15%	鋰電池	24VDC±15%	24VDC±15%+鋰電池
精度等級	液體：1.0級  氣體或蒸汽：1.5～1.0級		液體：1.0級  氣體或蒸汽：1.5～1.0級		液體：1.0級  氣體或蒸汽：1.5～1.0級
測量范圍	標準量程		標準量程或擴展量程		標準量程或擴展量程
顯示器	無		有		有
溫壓補償	無		無		有
通訊接口	無		無		RS485
實時記錄	無		無		有
儀表材質	304或316L不銹鋼		304或316L不銹鋼		304或316L不銹鋼
防爆等級	ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防護等級	IP65		IP65		IP65
整機功耗	< 1W		< 1W		< 1W
儀表通經	DN15～DN300		DN15～DN300		DN15～DN300
安裝方式	法蘭安裝		法蘭安裝		法蘭安裝
介質溫度	-40℃～250℃或  -40℃～350℃		-40℃～250℃或  -40℃～350℃		-40℃～250℃或  -40℃～350℃
環境溫度	-20℃～60℃		-20℃～60℃		-20℃～60℃

渦街流量計技術參數：

測量介質： 氣體、液體、蒸氣

口徑規格：法蘭連接、法蘭卡裝式口徑選擇 10~300
流量范圍：正常測量流速范圍 雷諾數1.5×104～4×106；氣體5～50m/s; 液體0.5～7m/s
被測介質溫度:常溫–25℃～100℃，高溫–25℃～150℃ -15℃～300℃
精度等級：0.5級、1.0級
量程比：8：1 12：1 30：1
輸出信號：4-20mA、脈沖電壓輸出信號遠傳控制
脈沖占空比約50%,傳輸距離為100m
脈沖電流遠傳信號 4～20 mA,傳輸距離為1000m
使用環境 溫度:-25℃～+55℃ 濕度:5～90% RH50℃
材質：不銹鋼, 鋁合金
電源：DC24V或鋰電池3.6V
防爆等級：ia II CT1-CT4
防護等級 IP65
檢測放大電路：不同口徑、不同介質可互換

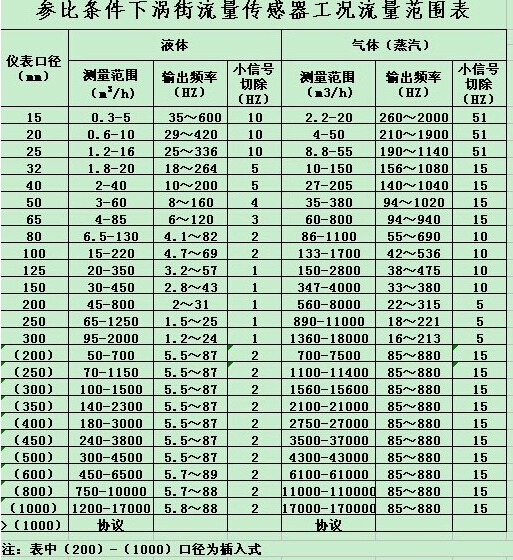

帶溫壓補償渦街流量計流量范圍：
