投入式液位計

 投入式液位計說到底就是一種壓力傳感器，由于不同液位高度的壓力存著線性的變化，通過測量液體的的壓力，通過計算便可得到相對應的液位。由于現代的傳感器精密度和工作芯片技術的突飛猛進，對于測量壓力的技術已經非常成熟。實際測量中，會通過采用隔離型擴散硅敏感元件或陶瓷電容壓力敏感傳感器，將靜壓轉換為電信號，再經過溫度補償和線性修正，轉化成標準電信號，一般適用于石油化工、冶金、電力、制藥、供排水、環保等系統和行業的各種介質的液位測量。

投入式靜壓液位計市場上的應用很廣泛，但深入的了解投入式靜壓液位計的人并不多，要么是一些同行，要么是在行業里的專業技術人員或者是相關的從業人員，真正對投入式靜壓液位計了解并曉得原理的大神，相信當你看完了也會有深入的了解，談不上可以變成大神，但至少對投入式靜壓液位計有了新的認識。


一、投入式液位計測量原理
投入式液位計的基本工作原理就是靜壓液位測量，即所測液體靜壓與該液體高度成正比的原理。液體介質中，某一個深度產生的壓力就是測量點以上的介質自身的重量所產生的。它與介質的密度和當地的重力加速度成正比。通過公式 P=ρGH 反映了他們之間的比例關系。其中 P=壓力，ρ=介質密度，G=重力加速度，H=測量點的深度。

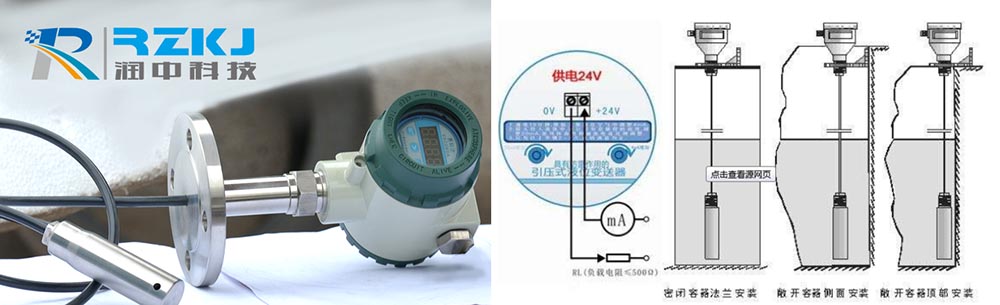

投入式液位變送器一般采用擴散硅或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成 4-20mADC 標準電流信號輸出。投入式液位變送器的傳感器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便。固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響寬范圍的溫度補償。它還具有電源反相極性保護及過載限流保護。

二、投入式液位計的特點
投入式液位計精巧的結構，簡單的調校和靈活的安裝方式為用戶輕松地使用提供了方便?？蓭в兄劐^的傳感器，適用于石油、化工、電力等行業的液位
測量。

投入式液位計優點主要是：測量精度高；安裝方便；信號可遠傳遙控；可以通過選擇不同的材料抵抗各種介質的腐蝕；適合用于防爆場合；價格適中。穩定性好，滿度、零位長期穩定，不受被測介質起泡、沉積、電氣特性的影響。具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時送器會自動限流。固態結構，無可動部件，高可靠性，結構簡單、經濟耐用，使用壽命長。

投入式液位計缺點表現為：測量信號需要換算；無法測量超過 125℃的高溫介質溫度；測量介質的密度必須均勻一致。了解了投入式液位計的基本工作
原理之后，很多人對投入式液位變送器主要技術指標是一知半解。

三、投入式液位變送器主要技術指標
以某一種投入式液位計為例，其測量范圍：0.3～110m 精度：0.2、0.5、1.0 級，工作溫度：-20～80℃，輸出信號：二線制 4～20mADC，電源電壓：標準 24VDC，不靈敏區：≤±1.0%FS 負載能力：0-600Ω，相對溫度：≤85% 。防護等級：IP68 防爆標志：ExiaⅡCT4-7.

四、投入式液位計的應用
投入式靜壓液位計具有標準的保護功能，以防止浪涌電壓、射頻干擾、過電壓和反極性保護，以確保高可靠性。目前，立式金屬罐底量測量還處于離線狀態，即在空罐狀態下由人工測量，再通過幾何測量法給出的公式得出底量增量。這種方法無法實現自動測量，費時費力，而且實時性差。而投入式液位計能彌補這一不足。投入式液位計是液位計中比較特殊的一種，我們平?？吹降哪菢右何挥嫸加幸粋€特點，那就是只能夠測量一些精致的或者是沒有流速的液體，但投入式液位計能夠測量到流速非常的快液體物位。從而可以廣泛地用于非密封場合（敞口容器）的液位測量。
