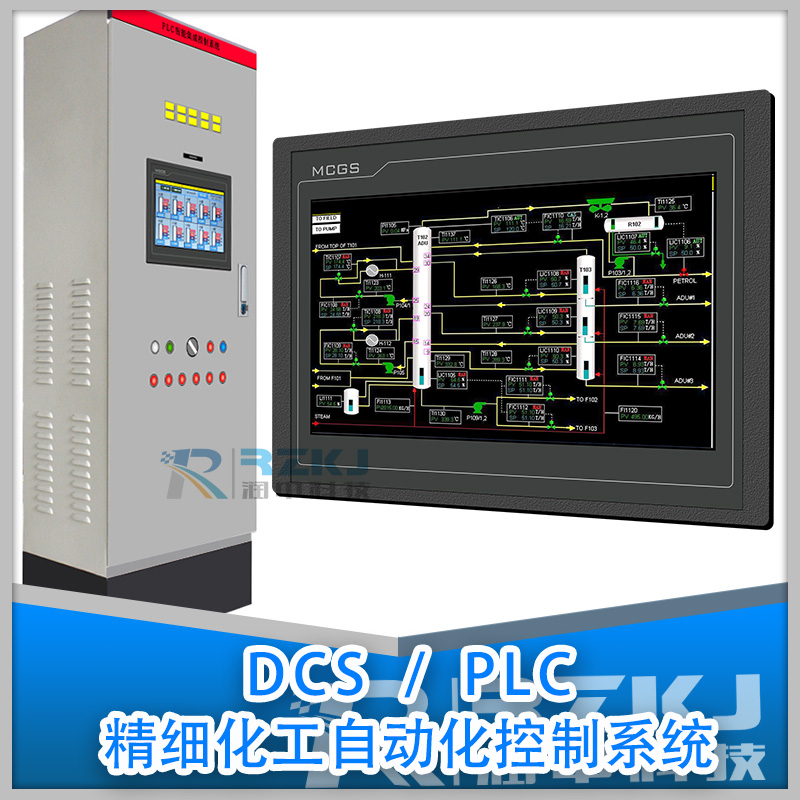

工業PLC/DCS自動化監控系統

潤中儀表工業自動化控制系統可為油田、化工、電力、冶金、污水處理、生物、制藥、市政供熱等行業實現生產過程的PLC自動化控制實時監控管理。資源回收利用控制系統具有效率高、節能、污染小等優點，成為目前國家大力推廣的節能系統。

例如一：熱網監控系統

換熱站一般由汽水換熱器組成的換熱系統、循環水泵組成的循環水系統、補水泵組成的補水系統來構成。在控制過程中，需要采集大量的物理量，如壓力、溫度、流量、液位等模擬量參數，并通過PLC對這些參數進行實時采集和處理。熱網監控系統是專為熱網調度自動化而設計的，即實現整個進汽和供水過程的全程實時監控。

例如二：污水處理監控系統

水處理廠的生產過程中，大量的閥門、泵、風機、除浮渣設備、除砂設備、刮渣刮吸泥設備、污泥的加熱、污泥的攪拌、沼氣加工利用等需要根據一定的程序、時間和邏輯關系調節開、停。還有大量的設施、設備需要有機組合按照預定的時間順序運行。這就需要一個自動控制系統對全廠的工藝運行進行控制才會形成一套自動控制有秩序的現代化生產線。

例如污水處理工藝的自控系統具有環節多，系統龐大，接線復雜的特點。它除具有一般控制系統所具有的共同特征外（如有模擬量和數字量，有順序控制和實時控制，有開環控制和閉環控制），還有不同于一般控制系統的個性特征（如最終控制對象是COD、BOD、SS、氨氮、總磷和pH值），為使這些參數達標，必須對眾多設備的運行狀態、各池的進水量和出水量、進泥量和排泥量，加藥量，各段處理時間等進行綜合調整與控制。

污水處理廠的自動控制系統主要對污水處理過程進行自動控制和自動調節，使處理后的水質達到預期標準。污水處理自控系統通常應具有如下功能。

（1）自動操作功能自控制系統利用自動操作裝置根據工藝條件和要求，自動地啟動或停運某臺設備.對被控設備進行在線實時控制，調節某些輸出量大小，或進行交替循環動作，如在污水處理工藝過程中控制利用自動操作裝置定時地對初沉池進行排泥，則需要定時自動啟動排泥泵前閥門、排泥泵等設備。在線設置PLC的某些參數。

（2）顯示和存貯功能用圖形、數字實時地顯示各現場被控設備的運行工況，以及各工藝段的現場狀態參數，這些參數還可保留到一定的天數記錄儲存在PLC內，需要時調岀供分析研究用。

（3） 打印功能可以實現報表和圖形打印及各種事件和報警實時打印。打印方式可分為定時打印（如圖表等）、事件觸發打印。

（4）自動保護，自動報警功能當某一模擬量（如電流、水壓、水位）的測量值超過給定范圍或某一開關（如電機的停啟、閥門開關）量發生變化，可根據不同的需要發出不同等級的報警。

當生產操作不正常，有可能發生事故時，自動保護裝置能自動地釆取措施（如連鎖動作），防止事故的發生和擴大，保護職工人身和設備的安全。實際上自動保護裝置和自動報警裝置往往是配合使用的，相互依靠的。

潤中儀表先進的技術工藝，可為用戶實現集中監控、數據采集、控制和管理、協助調度等功能。系統具有操作簡單、使用方便、功能齊全、性能可靠、適應廣泛、組態靈活等特點。
